关于配电箱内断路器上下级保护到底应该如何选择？最近有不少电气人员讨论得热火朝天的。随着国民经济的发展和人们生活质量的提高，低压配电系统的用电设备和分支回路也日益增多，为了保证供电的连续性和可靠性，带选择性保护的断路器应用越来越受人们的关注。目前在终端配电系统中，主路和支路的断路器一般是采用能量选择的级联配合技术进行组合使用的。

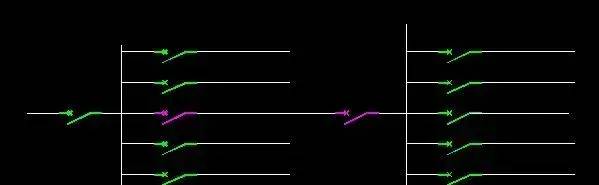

    而这种方式只能实现局部选择性，当短路电流达到一定程度时，上下级同时或越级跳闸的现象就比较普遍，从而影响供电系统的可靠性和连续性，甚至会影响用户的安全性。因此终端配电系统中上下级断路器应具有全电流范围选择性保护功能。那么断路器上下级保护到底应该如何选择呢？下面本文就来详细地讲一讲，看完文章，希望对广大电气人员有一定帮助！

断路器设计与保护电器上下级的选择性动作：

    保护电器上下级之间的选择性动作是电气设计人员在对断路器设计选型时需要考虑的问题之一。为了避免越级跳闸的情况，设计人员在断路器的设计选型的时候是需要非常慎重的。

    根据《低压电器设计规范》GB50054-95，4.1.2条规定，“配电线路采用的上下级保护电器，其动作应具有选择性：各级之间应能协调配合。但对于非重要负荷的保护电器，可采用无选择性切断”。

    长期以来，设计人员习惯了对配电系统的保护选择性问题不作深究，断路器选择性保护对设计者来说一直是一个没有很好解决的难题，在一些工程回访中，故障点发生短路越级跳闸的现象屡有发生，但变压器主进线断路器越级跳闸是应该绝对避免的。从一些断路器选择性保护的技术资料文献来看，设计者应着眼与以下几方面：

1）上下级的选择性配合，应用上下级断路器的特性曲线配合选择比较准确，只要上下级断路器特性曲线不相交即可，当断路器特性资料时，可以用上下级的可靠系数选用。

上级用选择型断路器（一般用于主干线）应按以下要求整定：Izd2（上）≥1.2Izd3（下）或Izd2（上）≥1.2Izd2（下）；当带有短延时脱扣器时，Izd3不宜太小一般为：Izd3=（12~15）Izd1。

2）上级不宜选用非选择型断路器，因这种情况属无选择性。特别是首端应有选择性动作。

3）对于非选择型断路器，一般用于二级及三级配电出线回路中，比较可靠的选择方法是通过一些厂家的保护选择性配合表或通过上下及断路器的特性曲线配合选择来实现，但这也有很多局限性，只有少数合资厂家提供了断路器选择性配合表，除选择型断路器外，大多数厂家都未提供断路器保护选择性的配合数据，从目前断路器发展的技术及工艺水平看非选择型断路器的选择性配合保护还不能完全实现。

4）优先保证变压器主进线断路器的选择性保护并兼顾配电柜出线断路器的选择性保护。主进线断路器与各馈出现的保护电器都装在低压配电屏内，距离不过几米，在此范围内发生短路和接地故障的概率很小，如经计算主进线断路器瞬动电流小于下级开关的短路电流，可采取主保护不设瞬动脱扣器而只设长延时及短延时整定电流，以避免故障时主断路器无选择性动作。

保证断路器长（短）延时整定电流大于下级断路器长（短）延时整定电流的1.2倍，短延时整定电流大于下级断路器瞬时整定电流的1.2倍。
